機器人地軌/第七軸多少錢一米？行走軌道選型的價格、負載與安裝要點

發布時間:

2026-09-12

工業機器人地軌（第七軸）的常見市場價格約為 800-3500 元/米，成套系統（含導軌、齒條、伺服電機、底座、防護罩）通常在 2-15 萬元/套。具體價格由負載能力、有效行程、重復定位精度以及是否需要全封閉防護共同決定，具體以實際測算為準。

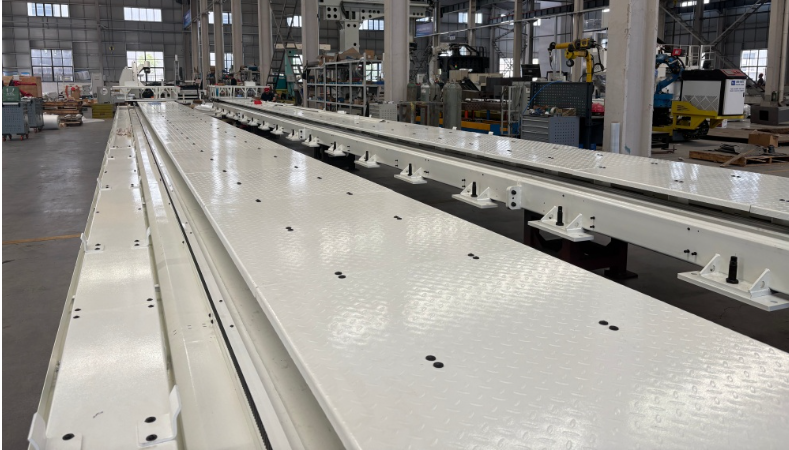

機器人行走軌道/地軌/第七軸的選型要點有哪些？

選型需先匹配機器人型號與產線節拍，再確定負載、行程與精度三要素。

負載匹配：地軌額定負載應 ≥ 機器人本體重量 + 末端夾具/焊槍重量 + 工件最大重量的 1.2-1.5 倍。常見規格有 500kg、1000kg、2000kg、3000kg 四檔。

行程確定：按工作站最大工作范圍 + 機器人臂展盲區反推。主機廠焊裝線常用 3-12m，船廠分段焊接線可達 15-30m。

重復定位精度：普通搬運場景 ±0.1mm 已夠用；激光焊/機加上下料建議 ±0.05mm 以內，全閉環伺服可進一步提升。

安裝形式：地面固定式、地坑嵌入式、高架式。鋼結構車間推薦地面固定式，減少地基改造成本。

防護等級：焊接場景選全封閉風琴罩 + 金屬拖鏈，粉塵車間需 IP54 以上，避免導軌與齒條積渣。

機器人地軌/第七軸多少錢一米？價格由哪些部分組成？

地軌不是按米簡單計價，而是按系統報價，單米價格隨行程拉長、負載增加而上升。

裸軌部分：直線導軌 + 齒條/絲杠 + 底座框架，約 800-1800 元/米（中小負載）。

驅動部分：伺服電機 + 減速機 + 驅動器，占整套成本 30%-45%。進口伺服與國產伺服價差約 1.5-2 倍。

控制系統：PLC/機器人專用第七軸控制包，可與 FANUC、KUKA、ABB、埃斯頓等品牌做總線聯動。

防護與附件：風琴罩、拖鏈、限位開關、潤滑系統，約增加 200-800 元/米。

安裝調試：地基找平、軌道拼接、精度標定，通常占設備費的 10%-15%。

行業常見區間：輕載（≤1000kg）成套地軌約 2-5 萬元/套；中載（1000-2500kg）約 5-10 萬元/套；重載（≥2500kg）或長行程（>15m）可達 10-25 萬元/套。具體以實際測算為準。

行走軌道負載與行程怎么匹配？

負載與行程共同決定地軌的剛性、驅動功率與控制策略，不能單獨看某一參數。

短行程 + 重負載（如 3m/3000kg）：優先選大截面焊接底座 + 斜齒條傳動，保證抗彎剛度。

長行程 + 中輕載（如 20m/1000kg）：推薦齒條傳動 + 雙伺服消隙，控制長行程累積誤差。

長行程 + 重負載：需做模態分析與撓度校核，必要時增加輔助支撐梁或分段軌道。

加速度限制：地軌最大加速度一般控制在 0.5-1.5m/s2，過重工件高速啟停會沖擊機器人 TCP 精度。

與機器人聯動：第七軸通常作為機器人外部軸，由機器人控制器統一插補，確保焊槍/夾具軌跡連續。

地軌/第七軸安裝時有哪些常見誤區？

地軌精度有一半靠設計，一半靠安裝，現場問題常出在基礎與拼接環節。

地基不平直接鋪軌：混凝土平面度應 ≤ 3mm/3m，否則運行抖動、齒條磨損加速。

忽略熱脹冷縮：長行程（>10m）室外或溫差大車間，需預留軌道伸縮縫或采用浮動支撐。

防護罩選型過弱：焊接飛濺會擊穿普通 PVC 罩，金屬焊接環境建議用耐高溫鎧甲片或鋼板護罩。

電纜拖鏈彎曲半徑不足：動力線與信號線混放，容易干擾機器人通信，建議分槽敷設。

未做全行程標定：安裝后必須用激光干涉儀或全站儀復測直線度與定位精度，出具標定報告。

集成商采購機器人行走軌道的行動清單

按清單推進，可減少方案反復與現場返工。

確認機器人品牌與型號：不同品牌的外部軸接口、通信協議、控制包差異較大。

提供負載與重心數據：含機器人、末端工具、工件，最好給出重心偏移量。

明確行程與節拍：節拍決定加速度/速度，行程決定軌道結構與拼接方式。

評估現場基礎條件：地面承載、平整度、是否有地坑、電纜橋架位置。

索要技術方案與圖紙：包含三維布置圖、電氣接口清單、安裝調試計劃與驗收標準。

確認交期：常規地軌交期約 25-45 天，長行程或定制結構可能延長至 60-90 天，具體以實際測算為準。

核心總結

機器人地軌/第七軸的常見單價約為 800-3500 元/米，成套系統一般在 2-15 萬元/套。選型關鍵是把機器人本體重量、末端工具、工件負載與行程需求一次性算清，并匹配合適的驅動與防護形式。安裝階段的地基精度、熱脹冷縮補償和全行程標定，直接決定后續運行穩定性。集成商采購時應優先提供機器人型號、負載重心、行程節拍與現場基礎條件，讓配套廠家一次性給出可落地的方案與報價。
